OmniSeal 103A Radial Seal
103A SEAL은 HELICAL WOUND FLAT SPRING을 사용한 SEAL입니다. SPRING의 정적
(STATIC) SEALING을 위해 높은 스프링 부하를 갖고 있지만 THIN LIQUIDS와 GAS의
씰링에는 더 효과적입니다. 103A SEAL은 스프링 대신에 O-RING을 선택적으로 사용
할 수 있습니다. JIS B2406의 전규격을 생산하고 있습니다.
미국 규격 AS568 Series는 별도 문의 바랍니다.
Standard Lip
Skived I.D.Lip
Skived O.D.Lip
Standard
Heel
Basic P/N
530
531
532
Extended
Heel
Basic P/N
533
534
535
Flanged
Heel
Basic P/N
536
537
Seal Size
JIS B2406
CROSS SECTION
M
N
R
X
W
T
씰의 내경(I.D)
호칭번호
(mm)
그랜드B경
P3 ~ P10
1.5
2.1
1.8
2.8
2.8
3.0
0.5
마이너스 0.3mm
P10A ~ P22
2.0
2.9
2.4
4.1
4.1
3.5
0.7
마이너스 0.4mm
P22A ~ P50
3.0
3.8
3.5
5.3
5.3
4.9
0.8
마이너스 0.5mm
P48A ~ P150
5.0
5.4
5.7
7.6
7.6
7.8
1.0
마이너스 0.8mm
P150A ~ P400
7.5
9.0
8.6
10.5
10.2
11.2
1.3
마이너스 1.1mm

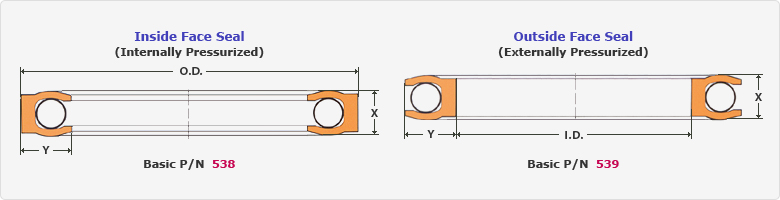

OmniSeal 103A Face Seal
103A RADIAL SEAL과 같은 SPRING으로 되어 있습니다. SPRING의 힘이 세기 때문에 넓은
범위의 온도, 압력에 대하여 확실한 SEALING을 제공하며 주로 고정용 SEAL로 사용합니다.
JIS B2406의 규격에 준하여 생산합니다. 더 큰 CROSS SECTION과 더 큰 직경도 가능합니다.
미국 규격 AS568 Series는 별도 문의 바랍니다.
