테프론 립씰
테프론 립씰 재질
테프론 립씰 규격
특수 씰 디자인
옴니립 RS 주문형 씰
Teflon Lip Seal 설치 방법
립씰용 슬리브

Metal-Cased PTFE Lip Seals
PV=(Media Pressure in PSID x Surface Velocity in ft./min
Seal Type Seal Type Application Details
선속도 5000ft/min, 압력 100PSI, PV는 DYNALIP SEAL #13과 동일
주용도: 기어박스
Series 10 Series 11
립의 하중이 #10보다 크므로 수명이 길고 개스 및 찌꺼기가 있는 액체에 사용.
PV, 선속도, 압력은 #10과 동일
주용도: 기어박스, 수중모터, 펌프, 믹서
Series 20 Series 21
5PSI 이하의 낮은 압력과 윤활상태에서 주로 사용.
선속도 6000ft/min에서도 우수한 성능이 있습니다.
립 부위에 나사선이 있기 때문에 반드시 회전방향은 시계방향이 되어야 합니다.
주용도: 엔진크랭크케이스, 스핀들
Series 30 Series 31
#30과 동일. 단, 시계 반대 방향으로 회전시 사용
Series 40 Series 41
DYNALIP #23과 유사
Series 50 Series 51
압력 100PSI. 이외의 것은 DYNALIP #25와 유사
Series 60 Series 61
윤활상태에서 최고압력 500PSI, 윤활상태에서 PV 300,000,
비윤활 상태에서 50,500.
주용도: DYNALIP #33과 동일
Series 70 Series 71
표준 보조 씰링 립을 갖춘 나사선이 1차 씰링립에 들어있습니다.
윤활상태에서 선속도 4500ft/min, 압력 250PSI까지 사용 가능하며,
PV값은 200,000입니다. 시계방향으로 회전시 사용.
주용도: 공기압축기, 냉동콤프레샤, 진공펌프
Series 80 Series 81
#80과 동일, 시계반대 방향
Series 90 Series 91
Greater chemical resistance
Lower friction
Capable of surface speeds to 7000 ft/min
Works to temperature extremes (-65°F to 450°F)
Has extended seal life in dry or abrasive media
Handles pressures in excess of 500 PSID
Large diameter capability with custom designs available

Successful Applications
Hydraulic motors and pumps
Chemical pumps
Rotary compressors
Rotary unions
Vacuum pumps
Blowers
Drilling and tapping spindles
High-speed gearboxes
Crankshaft of engines and compressors
Robotics
Pharmaceutical and food processing equipment
Mixers
Chemical processing equipment
Actuators
Alternators and generators
Encoders
Radar and thermal optical devices
Electric Motor Shafts


Dynalip® Lip Seal
DYNALIP SEAL은 금속케이스 형태의 립씰과 유사한 성능을 제공하며 작은 수량의 경우에 더욱 경제적으로 사용할 수 있습니다. 다이나 립 씰은 외륜에 O-RING을 사용하기 때문에 HOUSING을 손상시키지 않고 설치 및 제거가 용이합니다. 단, 외륜에 O-RING으로 되어 있기 때문에 반드시 밀리지 않도록 COVER가 필요합니다.
Seal Type Seal Type Application Details
For NORMAL
Temperatures
For EXTREME
Temperatures
경제적인 립 씰이며 윤활/비윤활 환경에 사용,
윤활에서 신속도 5000ft/min, 압력 75PSI, MAX, PV 75,000이며 비윤활시 PV는 37,500.
주용도: 기어박스
Series 13 Series 14
립의 하중이 #13보다 크기 때문에 GAS 및 찌꺼기가 있는 액체에서 성능이 개선되었습니다.
속도, 압력, PV는 #13과 동일하며 PV의 값을 더 높여 사용할 때는 축의 경도를
55HRC이상으로 하여야 합니다.
주용도: 기어박스, 수중모터, 수중펌프, 믹서
Series 15 Series 16
적은 토크(TORQUE)와 오랜 수명을 제공합니다.
선속도 6000ft/min, 압력 25PSI, 이 TYPE은 LIP의 하중이 적기 때문에 완전한
누액 차단용으로 적합치 않습니다.
주용도: 분진/먼지 제거장치, 스핀들, 컨베이어
Series 23 Series 24
스프링 하중을 이용하기 때문에 축의 떨림이나 축과 BORE의 오정렬이 있을 때 효과적이며
오랜 기간 저장할 경우에 사용합니다.
속도 2000ft/min, 압력 75PSI, PV값은 #13과 동일
주용도: 믹서, 기어박스, 굴착용 송곳
Series 25 Series 26
최고 압력 200PSI, 선속도 3,500ft/min
주용도: 유압모터, 유압펌프, 트랜스밋숀, 기타 고압의 유체장비
Series 33 Special

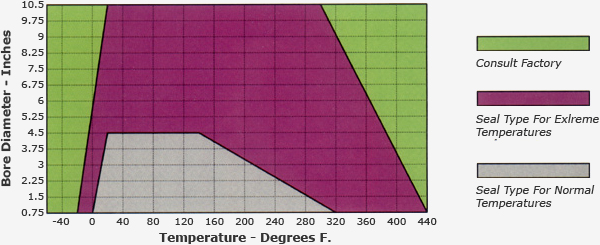

Dynalip Seal Selection Chart

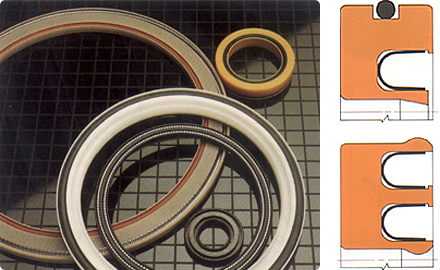

URS Seal
규격은 테프론 립씰 규격을 참조바랍니다.
