Description

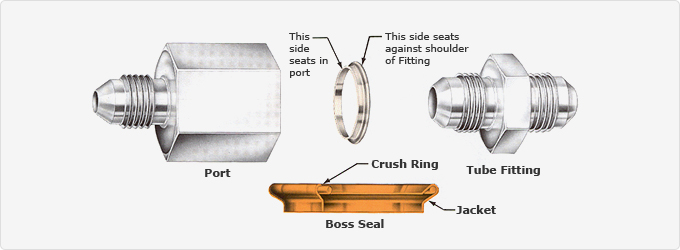

금속 보스 씰은 AN(MS,MC)의 PORT-TO-TUBE의 fitting으로 사용되며 고무 O-RING으로 감당할 수 없는 용도에 적합합니다. BOSS SEAL은 포트와 튜브 피팅의 표면과 코팅되어진 BOSS SEAL과 매팅되어 CRUSH-RING이 됩니다. 씰이 장착되면 스프링의 힘이 부하되어 압력에 민감하게 작용하여 폭넓은 온도범위와 압력에서 씰 성능을 보장해 줍니다. 특징 재고수명 무한 -268℃+815℃의 광범위한 온도 범위 진공에서 고압까지 내식성, 내방사능성 우수 압력의 증가에 따라 씰성이 더욱 높아짐 금속과 금속간의 씰로 사용 가능 나사가 완전히 조여지지 않아도 씰링 가능 가스 투과율 ZERO 표준 규격 AN, MS & MC에 적합 SEAL의 압력은 HARD WARE의 압력을 초과하여 사용하면 안됩니다.

		장착시 유의사항 피팅시 BOSS SEAL이 작동해야 할 THREAD 부위에    적당한 윤활제를 약간 바른다. BOSS SEAL을 PORT속으로 밀어 넣는다. 권장된 TORQUE를 사용.    만약에 윤활제를 바르지 않았을 경우에는 좀 더 높은 TORQUE를 사용
Recommended Torque Boss Seal Stainless Steel (in Lbs.) Aluminum (in Lbs.) 10061-02 120-165 90-100 10061-03 200-250 110-120 10061-04 300-350 135-150 10061-05 350-420 180-200 10061-06 420-480 270-300 10061-08 600-720 450-500 10061-10 960-1080 650-700 10061-12 1380-1500 900-1000 10061-16 1440-1560 1200-1400 Torque values based on lubricated threads and seal surfaces.
